____半导体致冷片的安装方法一般有三种:焊接、粘合、螺栓压缩固定。在生产上具体用哪一种方法安装,要根据产品的要求来定,总的来说对于这三种的安装时,首先都要用无水酒精棉将致冷器件的两端面擦洗干净,储冷板和散热板的安装表面应加工,表面平面度不大于0.03mm,并清洗干净,以下就是三种安装的操作过程。

1、焊接。

焊接的安装方法要求致冷器件外表面必须是金属化,储冷板和散热板也必须能够上焊料(如:铜材的储冷板或散热板)安装时先将储冷板、散热板、致冷器进行加温,(温度和焊料的熔点差不多)在各安装表面都熔上约70℃——110℃之间的低温焊料0.1mm。然后将致冷器件的热面和散热板的安装面,致冷器件的冷面和储冷板的安装面平行接触并且旋转挤压,确保工作面的接触良好后冷却。该安装方法较复杂,不易维修,一般应用在较特殊的场合。

2、粘合。

粘合的安装方法是用一种具有导热性能较好的粘合剂,均匀的涂在(可开丝印网板刷在)致冷器件、储冷板、散热板的安装面上。粘合剂的厚度在0.03mm,将致冷器的冷热面和储冷板、散热板的安装面平行的挤压,并且轻轻的来回旋转确保各接触面的良好接触,通风放置24小时自然固化。该安装方法一般应用在想永久的把致冷器固定在散热板或储冷板的地方。

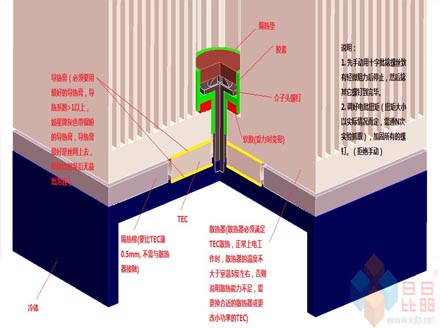

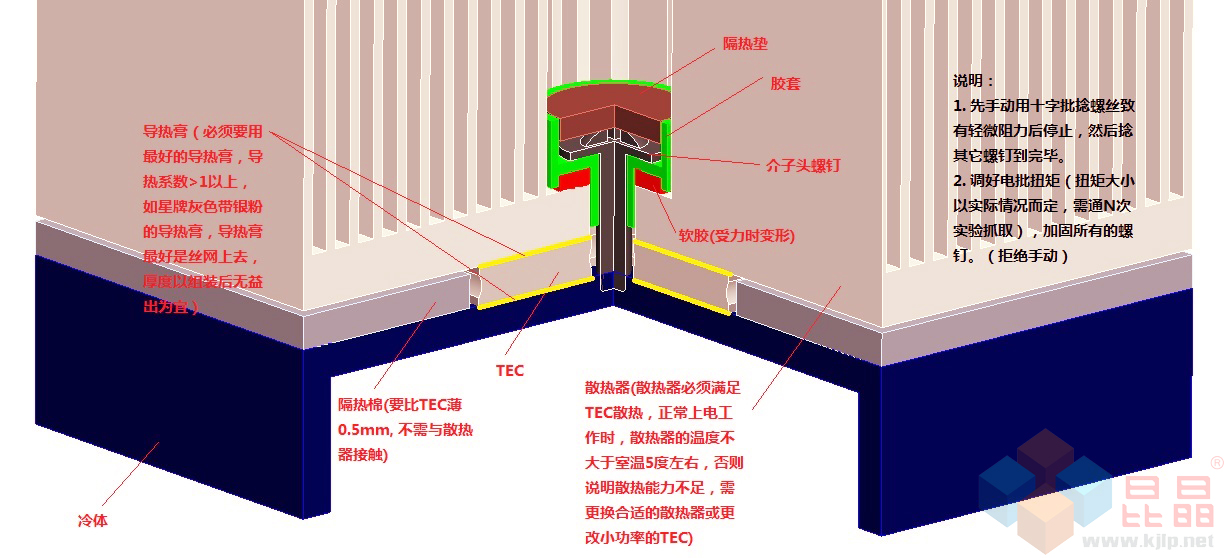

3、螺柱压缩固定。

螺柱压缩固定的安装方法是将致冷器件、储冷板、散热板各安装面均匀的涂上很薄的一层导热硅脂,厚度大约在0.03mm。然后将致冷器件的热面和散热板的安装面、致冷器件的冷面和储冷板的安装面平行接触,并且轻轻的来回旋转致冷器,挤压过量的导热硅脂,一定要确保各工作面的接触良好,再用螺丝将散热板、致冷器、储冷板三者之间紧固,紧固时用力应均匀,切勿过量或太轻,重了易压坏致冷器件,轻了容易造成工作面不接触。该安装简单、快速,维修方便,可靠性较高,是目前产品应用中最多的一种安装方法。

以上三种安装方法为了能够达到最佳的致冷效果,储冷板和散热板之间应用隔热材料填充,固定螺丝应用隔热垫圈,为减少冷热交替,储冷板和散热板的尺寸大小取决于冷却方法及冷却功率大小,根据应用情况决定。
